Вариант решения интриги.

  При отработке идеи магнитного триода пришел к такой мысли, что катушка отсечения, выполняющая роль управляющей сетки, должна быть  бифилярной. Но обычная, "классическая" (дисковая), бифилярная катушка меня не устраивала по многим причинам. Пришло решение использовать меандровый вариант бифилярной решетки, созданной на основе одного витка - замкнутого или разомкнутого.

  Вариант первый - замкнутый виток (уровни запараллелены).  Смотрим рисунок, представленный ниже.

  Замкнутый виток с диаметрально расположенными выводами. Одну половинку витка укладываем вертикальным меандром, а вторую половинку - горизонтальным меандром. В результате получаем двухуровневую бифилярную решетку или, по простому - бифилярный коврик.

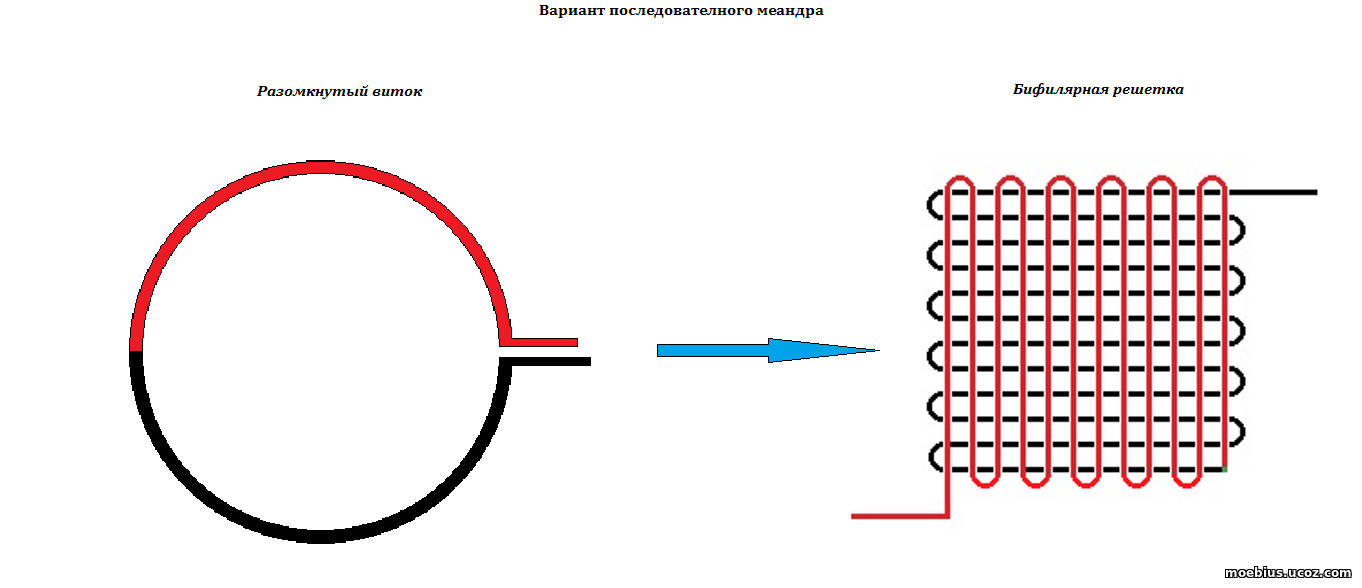

  Вариант второй - разомкнутый виток (уровни соединены последовательно).  Смотрим следующий рисунок. Условно делим разомкнутый виток на две половинки и выше описанным способом укладываем половинки вертикальным и горизонтальным меандрами. Бифилярный коврик готов.

  На первый взгляд создается впечатление, что особой разницы между вариантами не наблюдается. Но при  внимательном сравнении и анализе двух вариантов можно найти различия. Принципиальны ли они - сложно сказать.

  Для начального эксперимента я выбрал второй вариант и сделал заготовки из шлейфа (ленточного кабеля).  Осталось их зафиксировать клеем и сделать остаточные соединения. И - "вперед, за орденами!..".
